Einrichtung eines CB-Funk Gateways mit VOX-Steuerung

1. Benötigte Hardware

• CB-Funkgerät: Albrecht AE 6290
• RJ45 Anschlusskabel mit herausgeführten Pins
• Ugreen USB Soundkarte
• PC oder Laptop mit installiertem TeamSpeak 3

2. Grundprinzip

Die Sendesteuerung erfolgt ausschließlich über die integrierte VOX-Funktion der Albrecht AE 6290. Sobald ein Audiosignal vom PC anliegt, schaltet das Funkgerät automatisch auf Sendung.

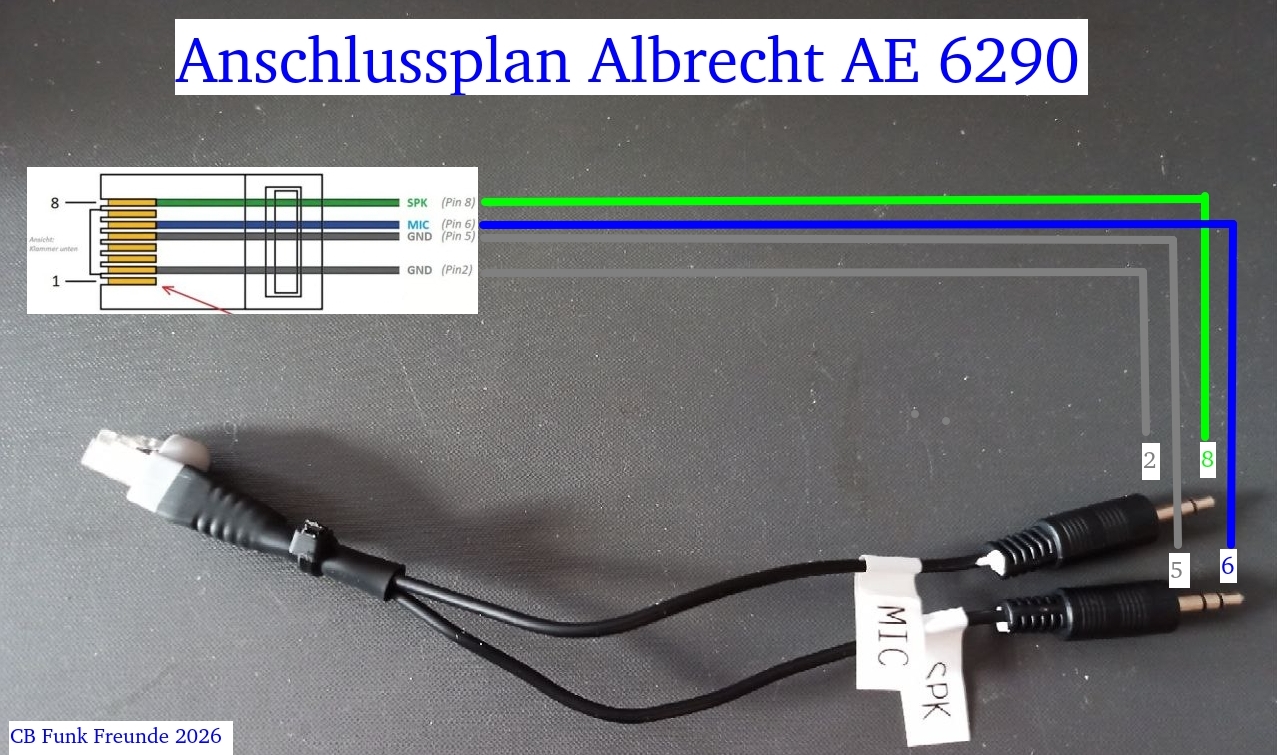

3. Verkabelung

• SPK (Pin 8) → Mikrofon-/Line-In der USB Soundkarte
• MIC (Pin 6) ← Kopfhörer-/Line-Out der USB Soundkarte
• GND (Pin 5 oder 2) → Masse der USB Soundkarte

Hinweis: Eine Pegelanpassung mittels Spannungsteiler oder NF-Übertrager wird empfohlen, um Übersteuerung und Brummschleifen zu vermeiden.

4. VOX-Einstellung an der AE 6290

1. VOX im Gerätemenü aktivieren
2. Empfindlichkeit passend einstellen
3. VOX-Delay so anpassen, dass Übertragungen nicht abgeschnitten werden

5. TeamSpeak 3 Konfiguration

1. USB Soundkarte als Aufnahme- und Wiedergabegerät auswählen
2. Übertragungsmodus: Dauerübertragung oder optimierte Sprachaktivierung
3. Rauschunterdrückung ggf. anpassen

6. Funktionstest

1. In TeamSpeak sprechen → Funkgerät sollte per VOX senden
2. Funkempfang prüfen → Audio muss im TeamSpeak hörbar sein
3. Pegel feinjustieren

7. Wichtige Hinweise

- VOX reagiert empfindlich auf Störgeräusche.
- Gute Kühlung bei Dauerbetrieb sicherstellen.
- Gesetzliche Bestimmungen für CB-Gateways beachten.
